Аналізатор спектру – універсальний пристрій вивчення сигналу і частот. Прилад використовується в різних галузях, починаючи з промислових підприємств і закінчуючи дослідницькими лабораторіями.

Що таке аналізатор спектру

Радіочастотний аналізатор спектру - це особливий тип приладів, призначений для характеристики реакції пристрою або схеми радіочастотні сигнали з використанням мережевого аналізу.

Сучасні аналізатори спектру радіочастот забезпечують аналіз спектра сигналу та мережі на радіочастотних пристроях, а також визначення характеристик таких параметрів:

• амплітуда радіочастотного сигналу різних частотах;
• параметри розсіювання (S-параметри);
• опір усієї мережі;
• збільшення потужності радіочастотного сигналу під час його передачі через мережу;
• зворотні та внесені втрати потужності сигналу;
• фазові зрушення у сигналі.

Ці аспекти мають вирішальне значення для тестування, проектування, усунення несправностей радіочастотних ланцюгів, щоб гарантувати, що вони відповідають функціональним вимогам та відповідають нормативам.

Зверніть увагу, що РЧ-аналізатори – це загальна назва цих приладів, незалежно від їхньої смуги пропускання. Деякі моделі обмежені діапазоном радіочастот - від 3 кілогерц (кГц) до 3 гігагерц (ГГц) - тоді як інші можуть вимірювати мікрохвильовому діапазоні (до 30 ГГц) і навіть в діапазоні міліметрових хвиль (до 110 ГГц).

Як вибрати аналізатор спектру радіочастот

Головні критерії вибору аналізаторів:

• визначення класу приладу – треба враховувати, що дорогі аналізатори спектру обробляють великі типи частот;
• оцінка допустимої похибки вимірів. Для деяких видів робіт потрібні високоточні та надчутливі прилади, які не можуть бути бюджетними;
• наявність/відсутність можливості підключення додаткових плат. Це дозволить надалі підвищити точність аналізу за допомогою підключення нових пристроїв до приладу.

Типи аналізаторів спектру

Існує кілька типів аналізаторів спектра:

• аналогові - використовують аналогові схеми для обробки сигналів;
• цифрові – обробляють сигнали за допомогою цифрових технологій, забезпечуючи більш високу точність;
• портативні - компактні пристрої, зручні для використання у польових умовах;

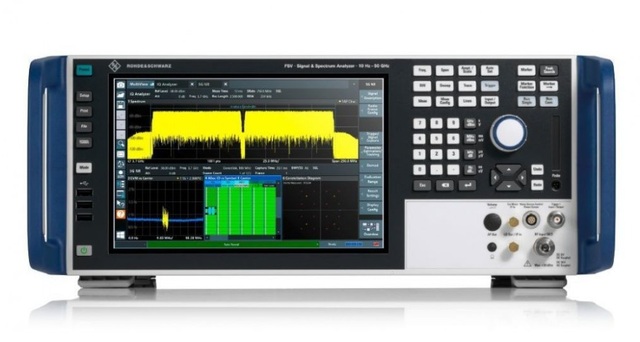

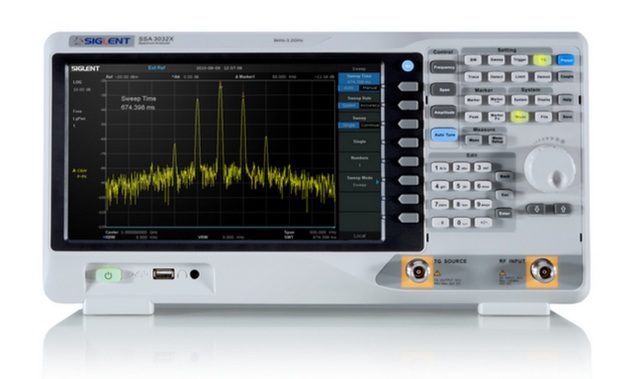

• настільні - потужніші прилади, призначені для стаціонарного використання.

Що потрібно знати про аналізатори спектру

Аналізатор спектру приймає вхідний сигнал і перетворює їх у частотну область. Він використовує методи, такі як перетворення Фур'є для відображення амплітуди сигналу в залежності від частоти. Це дозволяє користувачеві побачити, які частоти є в сигналі і з якою інтенсивністю.

Аналізатор спектру радіочастот – це потужний та незамінний інструмент для будь-якого спеціаліста, який займається радіозв'язком, електромагнітною сумісністю та бездротовими технологіями. Він потребує певних знань та досвіду, але при правильному використанні дозволяє вирішувати широкий спектр завдань – від пошуку джерел перешкод до аналізу складних сигналів. Не варто недооцінювати можливості цього приладу, і він стане вірним помічником.

Найважливішими прикладними завданнями портативних та настільних аналізаторів спектра та сигналів, які можна знайти на a-radio.com.ua, є державний радіочастотний контроль: теле- та радіомовлення, стільниковий зв'язок, спецзв'язок правоохоронних органів та рятувальних служб. Такі прилади незамінні при розробці та виробництві РЕА, забезпеченні космічного зв'язку, радіолокації, навігації та ін.

Програмні опції сучасних аналізаторів спектра дозволяють вимірювати сигнал у реальному часі, аналізувати фазові шуми та рахувати потужність у каналі.
